Пятая передача на классике и Нивах страдает чаще остальных. Причина не в качестве металла и не в стиле вождения, а в конструкции: синхронизатор пятой передачи работает в самых тяжелых условиях, потому что включается на скорости, когда разница угловых скоростей шестерен максимальна. Со временем муфта изнашивается, и вместо мягкого включения появляется хруст, а иногда передача просто не втыкается с первого раза. Меняется деталь недорого, но требует снятия коробки и частичной разборки. Ниже разобран весь процесс от диагностики до сборки, с акцентом на моменты, где чаще всего ошибаются.
Как понять, что муфта синхронизатора 5-й передачи изношена
Симптомы износа синхронизатора пятой передачи довольно характерны. Их сложно спутать с чем-то другим, если знать, на что смотреть.
- Хруст или скрежет при включении пятой передачи. Особенно заметно при переключении с четвертой на пятую на скорости выше 60 км/ч.
- Передача включается с усилием, как будто что-то мешает рычагу дойти до конца.
- Самопроизвольное выключение пятой передачи под нагрузкой или на сбросе газа.
- Металлическая стружка в масле КПП при сливе.
- Повышенный шум в коробке именно на пятой передаче, который пропадает на нейтрали.
Если хруст появляется только на холодной коробке и пропадает после прогрева, это может быть связано с маслом, а не с муфтой. Сначала стоит проверить уровень и состояние трансмиссионной жидкости, и только потом лезть в коробку.
Хруст при включении задней передачи на классике часто связан с отсутствием синхронизатора как такового, а не с износом муфты пятой передачи. Не путайте эти симптомы.
Что понадобится для работы
Замена муфты синхронизатора 5-й передачи на ВАЗ 2107, 2121 или 2123 требует снятия коробки передач. Это не та операция, которую можно сделать на домкратах во дворе за час. Нужна яма или подъемник, а также помощник для снятия и установки агрегата.
Запчасти и расходники

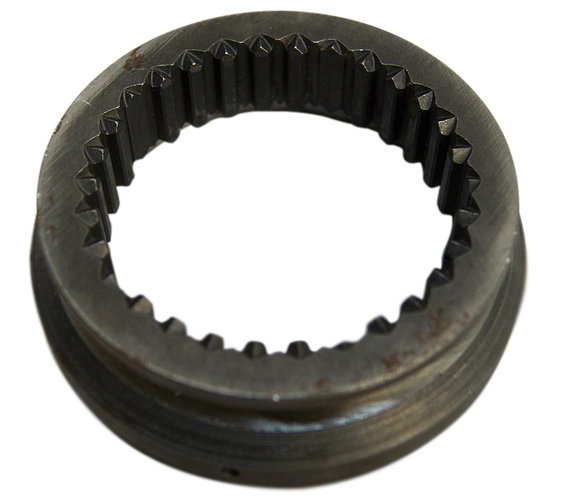

- Муфта синхронизатора 5-й передачи в сборе со стопорными кольцами и сухарями. Лучше вот такой оригинал https://sv-parts.ru/catalog/mufty-sinkhronizatora-kpp/mufta-sinkhronizatora-5-y-peredachi-kpp-vaz-2107-2107-2121-2123-_1/ — артикул для ВАЗ 2123, 2107, 2121: 2123-1701176.
- Прокладка крышки пятой передачи.
- Сальник первичного вала, если есть подтеки.
- Трансмиссионное масло, обычно 3.5-4 литра в зависимости от модели.
- Герметик для прокладок, если штатная прокладка тонкая.
Инструмент
- Набор рожковых и торцевых ключей, включая ключи на 13, 17, 19, 22, 24.
- Съемник стопорных колец.
- Молоток и оправка из мягкого металла или деревянная проставка.
- Динамометрический ключ.
- Емкость для слива масла.
- Домкрат и подставки под кузов.
- Тележка или помощник для снятия КПП.
Снятие коробки передач
Процесс снятия КПП на классике и Ниве описан во многих руководствах, поэтому остановимся на ключевых моментах, которые влияют на доступ к пятой передаче.
- Слейте масло из коробки. Пробка находится в нижней части картера.
- Снимите карданный вал, отсоединив его от фланца вторичного вала. Заранее пометьте положение фланца относительно вала, чтобы при сборке не нарушить балансировку.
- Отсоедините тягу привода спидометра, проводку фонарей заднего хода и трос сцепления.
- Открутите болты крепления коробки к двигателю. На классике их несколько, включая нижние, которые доступны только снизу.
- Поддержите коробку домкратом или тележкой, открутите крестовину и подушку задней опоры.
- Аккуратно отодвиньте коробку назад, следя за тем, чтобы первичный вал вышел из зацепления с диском сцепления.
Перед снятием коробки обязательно отключите минусовую клемму аккумулятора. При работе с проводкой фонарей заднего хода легко замкнуть плюс на массу.
Разборка коробки и доступ к пятой передаче
Пятая передача на классике и Ниве находится в отдельном отсеке под задней крышкой коробки. Это упрощает задачу: снимать весь корпус и вынимать валы не нужно.
- Установите коробку на верстак или чистую площадку. Удобнее работать, закрепив ее в тисках через деревянные проставки.
- Открутите болты задней крышки КПП. На некоторых моделях часть болтов скрыта под гайкой крепления фланца.

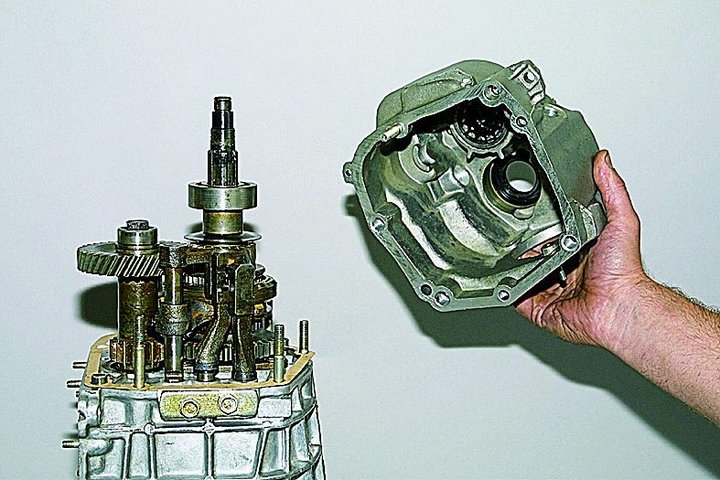

- Снимите крышку. Под ней находится блок шестерен пятой передачи и муфта синхронизатора.
- Зафиксируйте валы от проворота, чтобы не потерять положение шестерен.
- Открутите гайку крепления ступицы пятой передачи на вторичном валу. Она обычно затянута с большим моментом.
- Снимите стопорное кольцо, удерживающее муфту на ступице.

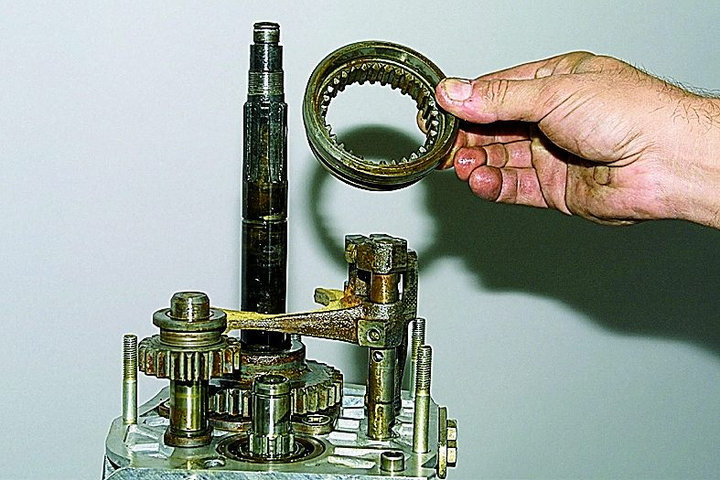

- Аккуратно снимите муфту синхронизатора вместе с сухарями и пружинами. Запомните или сфотографируйте порядок установки деталей.
На этом этапе стоит осмотреть ступицу и шестерню пятой передачи. Если на зубьях есть выкрашивание или явный износ, одной заменой муфты не обойтись.
Установка новой муфты
Сборка ведется в обратном порядке, но есть несколько нюансов, которые определяют, будет ли синхронизатор работать корректно.
- Промойте ступицу и шестерню пятой передачи от старого масла и металлической стружки. Используйте керосин или дизельное топливо, затем продуйте сжатым воздухом.
- Смажьте новую муфту и сухари трансмиссионным маслом, которое залито в коробку. Сухие сухари при первом включении могут заклинить.
- Установите сухари и пружины в ступицу. Пружины должны быть поставлены правильно, иначе синхронизатор будет работать некорректно.
- Наденьте муфту на ступицу, совместив шлицы. Она должна двигаться по шлицам свободно, без заеданий.
- Установите стопорное кольцо и проверьте осевой люфт муфты. Он должен быть минимальным, но не нулевым.
- Затяните гайку ступицы с моментом, указанным в руководстве по ремонту. Для классики это обычно 80-100 Нм.
Не затягивайте гайку ступицы ударным гайковертом. Перетяжка приводит к деформации стопорного кольца и быстрому выходу синхронизатора из строя.
Сборка и установка коробки
Перед установкой задней крышки проверьте, что все детали встали на свои места, а муфта перемещается по шлицам без заеданий. Прокладку крышки лучше заменить на новую, даже если старая выглядит целой.
- Установите заднюю крышку с новой прокладкой. Затягивайте болты крест-накрест, чтобы не повести крышку.
- Проверьте легкость вращения валов. Они должны вращаться от руки без хруста и заеданий.
- Установите коробку на автомобиль, совместив первичный вал с диском сцепления. Здесь понадобится помощник, который будет направлять коробку.
- Затяните болты крепления КПП к двигателю и подушки опор.
- Подсоедините карданный вал, тягу спидометра, проводку и трос сцепления.
- Залейте трансмиссионное масло до уровня контрольной пробки.
- Отрегулируйте привод сцепления, если требуется.
Проверка после ремонта
Первые километры после замены синхронизатора стоит ездить внимательно. Пятая передача должна включаться мягко, без хруста и усилий. Если хруст остался, возможны несколько причин.
| Симптом | Вероятная причина |
|---|---|
| Хруст при включении на холодную | Слишком густое масло или низкий уровень |
| Хруст при включении на горячую | Неправильная сборка синхронизатора или брак детали |
| Передача включается, но вылетает | Износ зубьев муфты или шестерни, требуется замена пары |
| Шум на пятой передаче | Износ подшипников вторичного вала |
Если после замены муфты symptoms сохраняются, стоит проверить состояние шестерни пятой передачи и подшипников валов. Иногда проблема комплексная, и замена одной детали дает лишь временный эффект.
Что в итоге
Замена муфты синхронизатора 5-й передачи на ВАЗ 2107, 2121 и 2123 — работа средней сложности. Она требует снятия коробки, но не требует полной разборки агрегата. При наличии ямы, инструмента и помощника работу можно выполнить за один день.
Главное — не торопиться при сборке синхронизатора и использовать качественные запчасти. Дешевые аналоги из мягкой стали выдерживают недолго, и через несколько тысяч километров хруст возвращается.
Если нет опыта ремонта коробок передач, лучше доверить работу специалисту. Стоимость замены муфты в сервисе несопоставима с риском повредить валы или неправильно собрать синхронизатор, что приведет к более дорогому ремонту.
